高壓開關柜相關知識

大連高壓開關柜安裝公司給您介紹一下：

高壓開關柜柜概述

高壓金屬封閉開關設備是由柜體和手車兩大部分構成。柜體由金屬隔板分隔成四個獨立的隔室：母線室、斷路器手車室、電纜室和繼電器儀表室。手車根據用途分為斷路器手車、計量手車、隔離手車等，同參數規格的手車可以自由互換，手車在柜內有試驗位置和工作位置，每一位置都分別有到位裝置，以保證聯鎖可靠。高壓開關柜有安全可靠的連鎖裝置，能滿足“五防”要求：(1 防止誤操作斷路器；2 防止帶負荷拉合隔離開關，即防止帶負荷推拉小車；3 防止帶電掛接地線，即防止帶電合接地開關；4 防止帶接地線送電，即防止接地開關處于接地位置時送電；5 防止誤入帶電間隔)

a）斷路器手車在試驗或工作位置時，斷路器才能進行合分操作，且在斷路器合閘后，手車無法移動，防止了帶負荷誤拉、推斷路器。

b)僅當接地關處于分閘位置時，斷路器手車才能從試驗位置移至工作位置，僅當斷路器手車處于試驗位置時，接地開關才能進行合閘操作，實現了防止帶電誤合接地開關及防止接地開關處于閉合位置時關合斷路器。

C)接地開關處在分閘位置時，下門及后門都無法打開，防止了誤入帶電間隔。

d)斷路器在工作位置時，二次插頭被鎖定不能拔出。為保證安全及各聯鎖裝置可靠不至損壞，必須按聯鎖防誤操作程序進行操作。

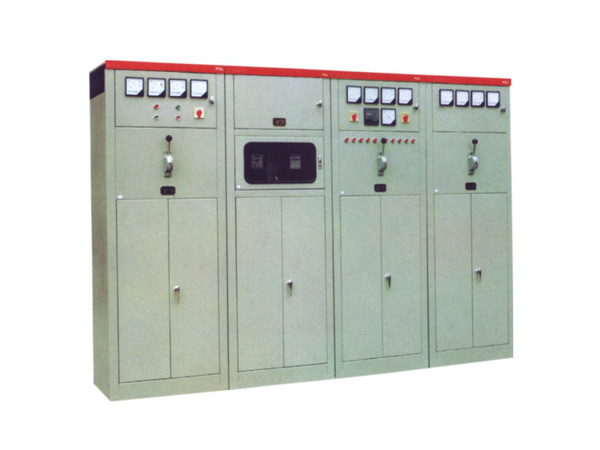

什么是低壓開關柜？

大連低壓開關柜是按一定的接線方案將涉及低壓開關電器成套組裝的一種低壓配電裝配。在1000V以下的供電體系中作為動力和照明配電之用。一樣它也有固定安裝和抽出式安裝兩大類。
